半边数据结构与网格细分算法 Loop subdivision（附代码）

网格细分的原理其实并不难理解，它的难点主要在于如何实现。在看过无数有原理无代码的博客后，终于决定写一写我的实现方法，并附上代码供大家参考。c++ 写的可能比较笨拙，望见谅。

1. 半边数据结构

很好理解，就是把网格的每一条边分成两个半边，半边是有方向的同一条边的两个半边方向相反。并且一条边是属于两个面，则半边完全属于一个面。

综合上述，得到半边的数据结构为一条半边的起始顶点 origin，这条半边指向的下一条半边 next，这条半边对应的另外半边 opposite，和这条半边所在的面 IncFace。

typedef struct HalfEdge// 半边结构

{

        int origin;

        struct HalfEdge* next;

        struct HalfEdge* opposite;

        int IncFace;

}HalfEdge;

2. 网格细分算法 Loop subdivision

我只写了 三角形网格的细分，即实现了 Loop subdivision 算法。

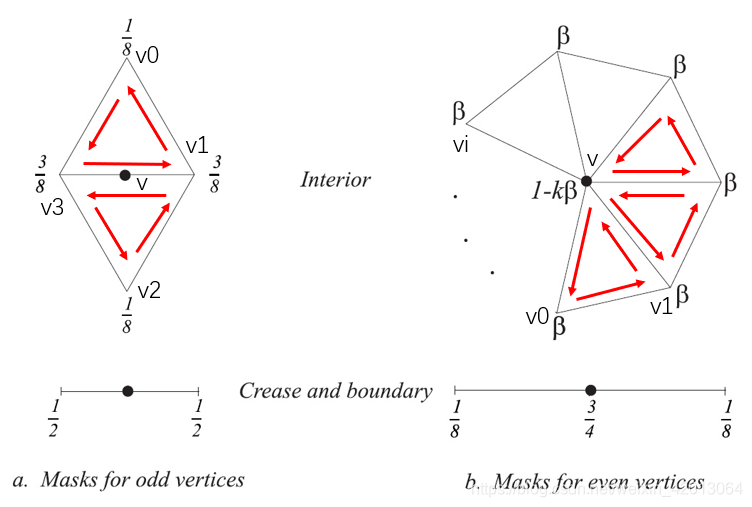

首先，我们应该清楚这个算法是怎样细分的：

图中上面两种情况适用于 内部点和内部边产生新点 的更新，下面两种情况适用于 边界点和边界产生新点 的更新。

由于我只细分了闭合的三维图形，所以代码只实现了第一种情况，就不讨论第二种了。

细分过程中，

• 每一条边都会产生一个新的顶点，这个顶点由该边所在的两个面中所有顶点决定，即 ；
• 每一个原来的顶点都会更新自己的坐标，这个更新由所有与它相邻的原顶点决定，即 ，其中 。

所以，每次细分要做的就是处理每一个旧顶点和每一条边，生成新的顶点，再将新的顶点连接成半边和面。

算法思路

1. 读入图形文件 ，分别定义数据结构保存图形的点，线，面。定义半边数据结构， 将所有边转换为半边。然后开始细分。

2. 更新旧顶点：第一步，遍历所有半边，找到一条以该顶点为起始顶点的半边。第二步，通过这条半边找到它的 next 半边，next 半边的 origin 为 v1。再找 next 半边的 next 半边 的 opposite 半边，进入下一个面。第三步，重复第二步直到找到的 origin 点 vi 等于 v1，则已经找到所有 vi，可计算出旧顶点的更新后坐标。

3. 在每条旧边上生成新顶点：遍历每一条半边，通过半边和半边的 opposite 边的 next 与 origin 找到两个面的所有顶点，计算出新的顶点。

4. 已经得到了所有新的顶点，连接它们得到新的半边和面。画出新图，细分完成。

大概就是这样了，一些地方不知道是否描述清楚，不清楚的请通过代码自行理解。谢谢~

附：（写于 ubuntu16.04，g++ 编译）

#include <GL/glut.h>
#include <iostream>
#include <stdio.h>
#include <stdlib.h>
#include <math.h>
#include <assert.h>
#include <string.h>
#include<vector>

using namespace std;

#define PI 3.1415926536

typedef struct Vertex
{
	float x,y,z;
}Vertex;

typedef struct Face
{
	int num;
	int order[3];
}Face;

typedef struct HalfEdge// 半边结构
{
	int origin;
	struct HalfEdge* next;
	struct HalfEdge* opposite;
	int IncFace;
}HalfEdge;

typedef struct Map
{
	int vs,ve,e;

}Map;

static char *filename="cube.off";

vector<Vertex> vertex;
vector<Face> face;
vector<HalfEdge*> edge;
int e_num;
int n_node,n_face,n_edge;
int width=800;
int height=800;

int readoff(const char* filename)
{
	FILE *fp;

	if(!(fp=fopen(filename,"r")))
	{
		fprintf(stderr,"Open fail");
		return 0;
	}

    	char buffer[1024];
	if(fgets(buffer,1023,fp))
	{
		if(!strstr(buffer,"OFF"))
		{
			printf("It's not a OFF FILE");
			return 0;
		}

		if(fgets(buffer,1023,fp))
		{
			sscanf(buffer,"%d %d %d",&n_node,&n_face,&n_edge);

			for(int i=0;i<n_node;i++)
			{
				Vertex ver;
				fgets(buffer,1023,fp);
				sscanf(buffer,"%f%f%f",&ver.x,&ver.y,&ver.z);
				vertex.push_back(ver);
			}
			for(int i=0;i<n_face;i++)
			{
				fgets(buffer,1023,fp);
				Face f;
				sscanf(buffer,"%d%d%d%d",&f.num,&f.order[0],&f.order[1],&f.order[2]);
				face.push_back(f);
			}
		}

    	}
/*
for(int i=0;i<n_node;i++)
{
	cout<<vertex[i].x<<" "<<vertex[i].y<<" "<<vertex[i].z<<endl;
}
*/
}
void initEdge()// 生成半边存入 vector
{
	int map[n_node][n_node]={0};
	for(int i=0;i<n_node;i++)
	{
		for(int j=0;j<n_node;j++)
		{
			map[i][j]=-1;
		}
	}
cout<<"map="<<sizeof(map[0])/sizeof(int)<<endl;
	e_num=0;
	for(int i=0;i<n_face;i++)
	{
		HalfEdge* edge1=new HalfEdge();
		HalfEdge* edge2=new HalfEdge();
		HalfEdge* edge3=new HalfEdge();

		edge1->origin=face[i].order[0];
		edge2->origin=face[i].order[1];
		edge3->origin=face[i].order[2];

		edge1->next=edge2;
		edge2->next=edge3;
		edge3->next=edge1;

		HalfEdge* tmpe=new HalfEdge();
		if(map[face[i].order[1]][face[i].order[0]]!=-1)
		{
			tmpe=edge[map[face[i].order[1]][face[i].order[0]]];
			edge1->opposite=tmpe;
			tmpe->opposite=edge1;
		}
		else
		{
			edge1->opposite=NULL;
			map[face[i].order[0]][face[i].order[1]]=e_num;
		}
		e_num++;
		if(map[face[i].order[2]][face[i].order[1]]!=-1)
		{
			tmpe=edge[map[face[i].order[2]][face[i].order[1]]];
			edge2->opposite=tmpe;
			tmpe->opposite=edge2;
		}
		else
		{
			edge2->opposite=NULL;
			map[face[i].order[1]][face[i].order[2]]=e_num;
		}
		e_num++;
		if(map[face[i].order[0]][face[i].order[2]]!=-1)
		{
			tmpe=edge[map[face[i].order[0]][face[i].order[2]]];
			edge3->opposite=tmpe;
			tmpe->opposite=edge3;
		}
		else
		{
			edge3->opposite=NULL;
			map[face[i].order[2]][face[i].order[0]]=e_num;
		}
		e_num++;

		edge1->IncFace=i;
		edge2->IncFace=i;
		edge3->IncFace=i;

		edge.push_back(edge1);
		edge.push_back(edge2);
		edge.push_back(edge3);
	}
	n_edge=edge.size();

//cout<<n_edge<<endl;
	//for(int i=0;i<n_edge;i++)
		//cout<<edge[i].origin<<" "<<edge[i].next->origin<<" "<<edge[i].next->next->origin<<" "<<edge[i].IncFace<<endl;
		//cout<<edge[i]->origin<<" "<<edge[i]->opposite->origin<<endl;
}

HalfEdge* findOriginEdge(int v)// 找到从该定点出发的一条半边
{
	for(int k=0;k<n_edge;k++)
	{
		if(edge[k]->origin==v)
			return edge[k];
	}
	return NULL;
}

void subdivide()
{
	vector<Vertex> vertex2;
	vector<Face> face2;
	vector<HalfEdge*> edge2;
	HalfEdge* he=new HalfEdge();
	int n;
	float p_sumx,p_sumy,p_sumz;
	float px,py,pz;
	float beta;
cout<<" 细分开始 "<<endl;
	for(int i=0;i<n_node;i++)// 旧点更新
	{
		he=findOriginEdge(i);

		if(he!=NULL)
		{
			n=0;
			p_sumx=0;
			p_sumy=0;
			p_sumz=0;
			HalfEdge* e=new HalfEdge();
			e=he->next;
			int p0=e->origin;

			while(e->next->origin!=p0)
			{
				n++;
				p_sumx+=vertex[e->next->origin].x;
				p_sumy+=vertex[e->next->origin].y;
				p_sumz+=vertex[e->next->origin].z;
				HalfEdge* te=new HalfEdge();
				te=e->next->opposite;
				e=te->next;
			}
			n++;
			p_sumx+=vertex[p0].x;
			p_sumy+=vertex[p0].y;
			p_sumz+=vertex[p0].z;
			beta=1/(double)n*(0.625-pow(0.375+0.25*cos(2*PI/n),2));

			px=(1-n*beta)*vertex[i].x+beta*p_sumx;
			py=(1-n*beta)*vertex[i].y+beta*p_sumy;
			pz=(1-n*beta)*vertex[i].z+beta*p_sumz;

			Vertex v;
			v.x=px;
			v.y=py;
			v.z=pz;
			vertex2.push_back(v);
		}
	}
	int map1[n_node][n_node]={0};

cout<<"map1="<<sizeof(map1[0])/sizeof(int)<<endl;
	float qx,qy,qz;

	for(int i=0;i<n_edge;i++)// 新点生成
	{
		if(!map1[edge[i]->origin][edge[i]->next->origin])
		{
			int p=edge[i]->origin;
			int pi=edge[i]->next->origin;
			int pi1=edge[i]->next->next->origin;
			int pi0=edge[i]->opposite->next->next->origin;
			qx=0.375*(vertex[p].x+vertex[pi].x)+0.125*(vertex[pi1].x+vertex[pi0].x);
			qy=0.375*(vertex[p].y+vertex[pi].y)+0.125*(vertex[pi1].y+vertex[pi0].y);
			qz=0.375*(vertex[p].z+vertex[pi].z)+0.125*(vertex[pi1].z+vertex[pi0].z);

			Vertex v;
			v.x=qx;
			v.y=qy;
			v.z=qz;
			vertex2.push_back(v);

			map1[edge[i]->origin][edge[i]->next->origin]=vertex2.size()-1;
			map1[edge[i]->next->origin][edge[i]->origin]=vertex2.size()-1;
		}
	}
/*
cout<<" 新点 "<<endl;
for(int i=0;i<vertex2.size();i++)
{
	cout<<vertex2[i].x<<" "<<vertex2[i].y<<" "<<vertex2[i].z<<endl;
}
*/
	for(int i=0;i<n_face;i++)// 新面
	{
		int a,b,c,d,e,f;
		a=face[i].order[0];
		b=face[i].order[1];
		c=face[i].order[2];
		d=map1[a][b];
		e=map1[b][c];
		f=map1[a][c];

		Face f2;
		f2.num=3;

		f2.order[0]=a;
		f2.order[1]=d;
		f2.order[2]=f;
		face2.push_back(f2);

		f2.order[0]=d;
		f2.order[1]=b;
		f2.order[2]=e;
		face2.push_back(f2);

		f2.order[0]=d;
		f2.order[1]=e;
		f2.order[2]=f;
		face2.push_back(f2);

		f2.order[0]=f;
		f2.order[1]=e;
		f2.order[2]=c;
		face2.push_back(f2);
	}
/*
cout<<" 新面 "<<endl;
for(int i=0;i<face2.size();i++)
{
	cout<<face2[i].order[0]<<" "<<face2[i].order[1]<<" "<<face2[i].order[2]<<endl;
}
*/

	n_face=face2.size();
	n_node=vertex2.size();
cout<<n_node<<" "<<n_face<<endl;

	int map2[n_node][n_node]={0};
	//int * map2=new int[n_node][n_node];
	for(int i=0;i<n_node;i++)
	{

		for(int j=0;j<n_node;j++)
		{
			map2[i][j]=-1;
		}
	}
cout<<"map2="<<sizeof(map2[0])/sizeof(int)<<endl;

	e_num=0;
	for(int i=0;i<n_face;i++)// 新边
	{
		HalfEdge* edge4=new HalfEdge();
		HalfEdge* edge5=new HalfEdge();
		HalfEdge* edge6=new HalfEdge();

		edge4->origin=face2[i].order[0];
		edge5->origin=face2[i].order[1];
		edge6->origin=face2[i].order[2];

		edge4->next=edge5;
		edge5->next=edge6;
		edge6->next=edge4;

		HalfEdge* tmpe=new HalfEdge();
		if(map2[face2[i].order[1]][face2[i].order[0]]!=-1)
		{
			tmpe=edge2[map2[face2[i].order[1]][face2[i].order[0]]];
			edge4->opposite=tmpe;
			tmpe->opposite=edge4;
		}
		else
		{
			edge4->opposite=NULL;
			map2[face2[i].order[0]][face2[i].order[1]]=e_num;
		}
		e_num++;
		if(map2[face2[i].order[2]][face2[i].order[1]]!=-1)
		{
			tmpe=edge2[map2[face2[i].order[2]][face2[i].order[1]]];
			edge5->opposite=tmpe;
			tmpe->opposite=edge5;
		}
		else
		{
			edge5->opposite=NULL;
			map2[face2[i].order[1]][face2[i].order[2]]=e_num;
		}
		e_num++;
		if(map2[face2[i].order[0]][face2[i].order[2]]!=-1)
		{
			tmpe=edge2[map2[face2[i].order[0]][face2[i].order[2]]];
			edge6->opposite=tmpe;
			tmpe->opposite=edge6;
		}
		else
		{
			edge6->opposite=NULL;
			map2[face2[i].order[2]][face2[i].order[0]]=e_num;
		}
		e_num++;

		edge4->IncFace=i;
		edge5->IncFace=i;
		edge6->IncFace=i;

		edge2.push_back(edge4);
		edge2.push_back(edge5);
		edge2.push_back(edge6);
	}
	n_edge=edge2.size();
/*
cout<<" 新边 "<<endl;
for(int i=0;i<edge2.size();i++)
{
	cout<<edge2[i]->origin<<" "<<edge2[i]->next->origin<<" "<<edge2[i]->IncFace<<endl;
}
*/
	vertex.assign(vertex2.begin(),vertex2.end());

	face.assign(face2.begin(),face2.end());

	edge.assign(edge2.begin(),edge2.end());

cout<<" 完成一次细分 "<<endl;
cout<<n_node<<" "<<n_edge<<" "<<n_face<<endl;
}

void display()
{
	glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);// 清除颜色和深度缓存
	glMatrixMode(GL_MODELVIEW);
    	glLoadIdentity();// 重置当前的模型观察矩阵
	glPushMatrix();
	glTranslatef(0.0f, 0.0f, -5.0f);

    	glRotatef(30, 0.0f, 1.0f, 0.0f); // 饶轴旋转
	glRotatef(30, 1.0f, 0.0f, 0.0f);
    	glColor3f(0.5f, 0.5f, 0.5f); // 灰色

	glBegin(GL_TRIANGLES);
	for(int i=0;i<n_face;i++)
	{
		glVertex3f(vertex[face[i].order[0]].x,vertex[face[i].order[0]].y,vertex[face[i].order[0]].z);
		glVertex3f(vertex[face[i].order[1]].x,vertex[face[i].order[1]].y,vertex[face[i].order[1]].z);
		glVertex3f(vertex[face[i].order[2]].x,vertex[face[i].order[2]].y,vertex[face[i].order[2]].z);
	}
	glEnd();
	glPopMatrix();
	glutSwapBuffers();
}

void keyboard(unsigned char key, int x, int y)
{
	switch(key)
	{
		case '1':
			glPolygonMode(GL_FRONT_AND_BACK, GL_FILL);
			break;
	  	case '2':
			glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);
			break;
	  	case '3':
			glPolygonMode(GL_FRONT_AND_BACK, GL_POINT);
			break;
		case 'w':
			subdivide();
			break;
	}
	glutPostRedisplay();
}

void reshape(int w, int h) {
    // 定义视口大小
    glViewport(0, 0, (GLsizei) w, (GLsizei) h);
    // 投影显示
    glMatrixMode(GL_PROJECTION);
    // 坐标原点在屏幕中心
    glLoadIdentity();
    // 操作模型视景
    gluPerspective(60.0, (GLfloat) w/(GLfloat) h, 1.0, 20.0);
    glMatrixMode(GL_MODELVIEW);
}

int main(int argc,char **argv)
{
	readoff(filename);
	initEdge();

	glutInit(&argc,argv);
	glutInitDisplayMode(GLUT_DOUBLE|GLUT_RGB|GLUT_DEPTH);
	glutInitWindowSize(width,height);
	glutInitWindowPosition(100,100);
	glutCreateWindow("loop");
	glutReshapeFunc(reshape);
	glutDisplayFunc(display);
	glutIdleFunc(display);
	glutKeyboardFunc(keyboard);
	glutMainLoop();
	return 0;
}

图形文件 cube.off

OFF
8 12 0
-0.5 -0.5 -0.5
0.5 -0.5 -0.5
-0.5 0.5 -0.5
0.5 0.5 -0.5
-0.5 -0.5 0.5
0.5 -0.5 0.5
-0.5 0.5 0.5
0.5 0.5 0.5
3 4 5 6
3 6 5 7
3 5 1 7
3 7 1 3
3 0 3 1
3 0 2 3
3 4 6 2
3 4 2 0
3 6 7 2
3 3 2 7
3 5 4 0
3 5 0 1
